振铃开关电源实用电路 |
| 发布时间:2011-2-7 16:02:33 发布人:cswok 热度:[] |

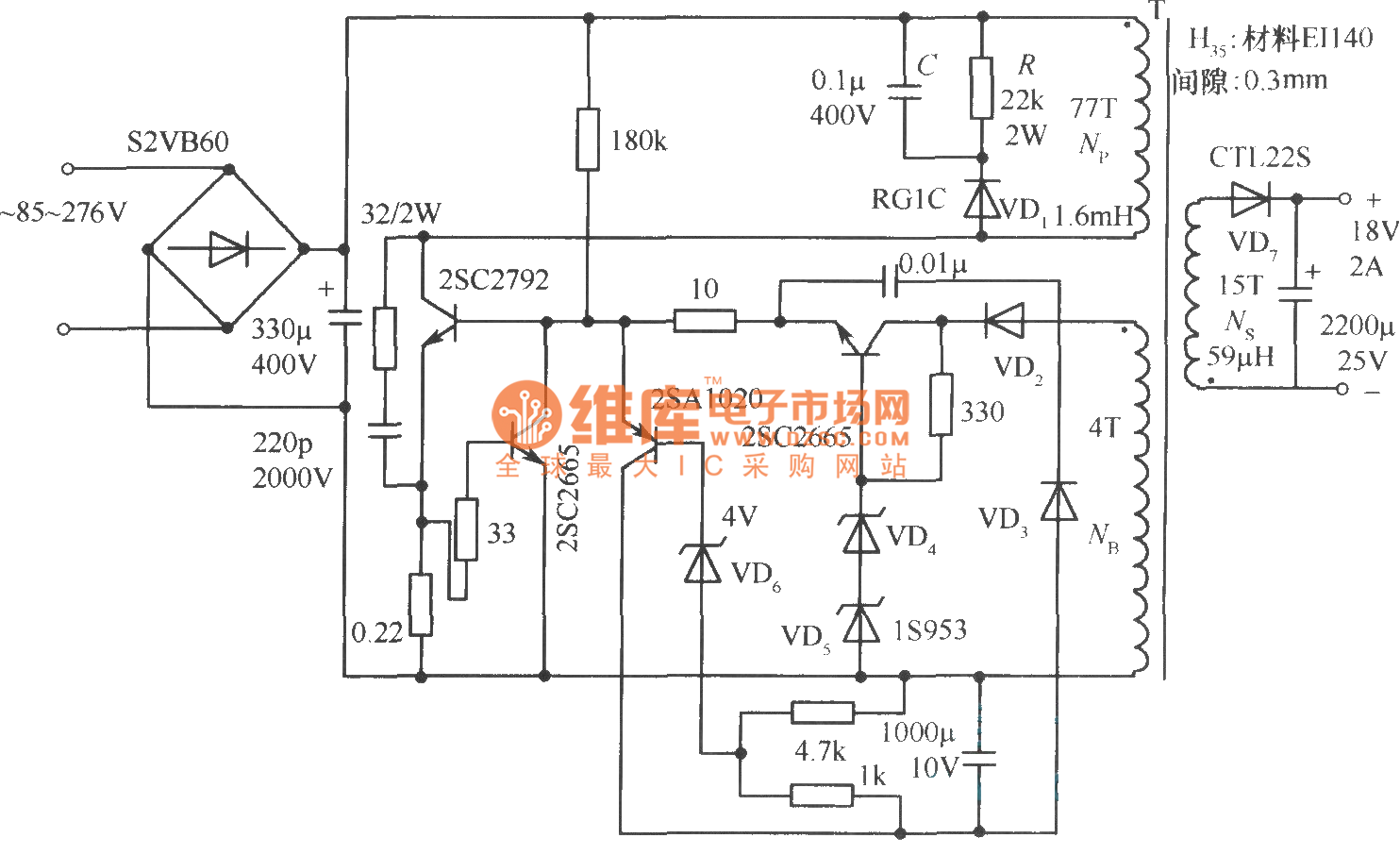

振铃开关电源实用电路(点击电路图可放大观看!) 相关元件PDF下载: 2SC1020 2SC2665 2SC2792 下图是一个振铃式开关电源的实用电路(点击电路图可放大观看!)。变压器初级绕组Np上接有的二极管VD、电阻R和电容C的目的是放掉积蓄在变压器漏感上的能量。也就是说,开关管在导通期间,电流将能量积蓄在漏感上,但这部分能量并没有作为电功率传输给变压器的次级。因而,在开关管截止的瞬间产生反向电动势,出现很高的浪涌电压,且重叠在开关管的集电极电压上,很容易将开关管击穿。如果加了二极管及电阻电容后,则会通过二极管VD将这部分能量存储在电容C上变成直流,通过电阻R可以泄放掉。 javascript:changeImageSize(this)">
该电源的主要技术指标如下: 输人电压:交流85~276V; 输出电压:18V; 输出电流2A; 工作频率:20kHz; 效率:75%。 |
|
|
|
|
|
 |
|
|
|
|
|
