推挽变换器式开关稳压电源的实用电路 |
| 发布时间:2011-2-15 18:48:52 发布人:cswok 热度:[] |

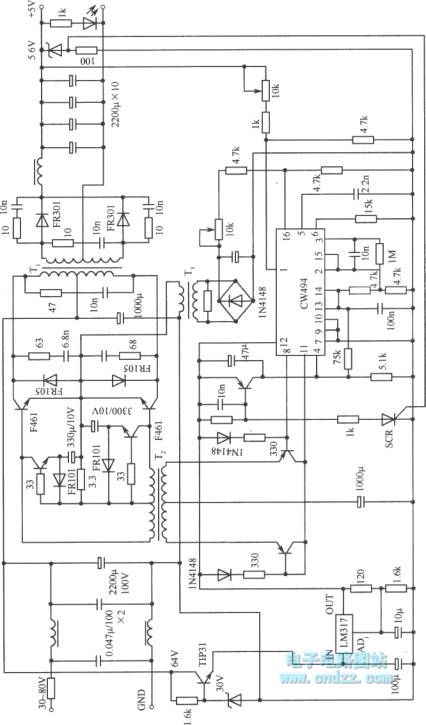

推挽变换器式开关稳压电源的实用电路(点击电路图可放大观看!) 相关元件PDF下载: CW494 LM317 如图是一个推挽变换器式 开关稳压电源的实用 电路(点击电路图可放大观看!)。CW494是双端变换器的调制器 集成电路(点击电路图可放大观看!),包括误差 放大器、基准电压源、 时钟振荡器、脉宽调制器等电路(点击电路图可放大观看!)。 变压器T1是 高频变压器,可将能量传输给负载。T2是激励推动变压器,可将CW494脉冲调制器输出的两串激励脉冲,经过激励推动 晶体管放大后,传输给推挽转换电路(点击电路图可放大观看!)中的驱动和开关管基极上。变压器 T3是将取样绕组上的脉动交流电压经过变压和整流后,由取样 电阻传送到脉冲调制电路(点击电路图可放大观看!) CW494的16脚上,作为误差放大器的反相输入。 本 电源的开关 功率管选用快速系列 F461。在电压反馈的地方,输入和输出是直接连接的。若输入,输出需要隔离时,则可采用光电 耦合器。  javascript:changeImageSize(this)"> |
|
|
|
|
|
 |
|
|
|
|
|
