频率调制式开关稳压电源电路之一 |
| 发布时间:2011-2-15 18:49:26 发布人:cswok 热度:[] |

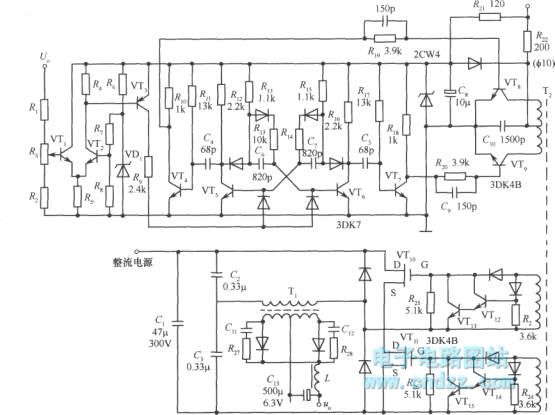

频率调制式开关稳压电源电路(点击电路图可放大观看!)之一 其主要技术指标如下: 输出容量:5V,IOA; 电压稳定度<1%; 负载稳定度<1%; 转换效率:75%; 输出纹波:25mV(有效值); 频率调整范围:35~300kHz。  javascript:changeImageSize(this)"> 图中,VT5、VT6组成脉冲 振荡器,由于把基极驱动和定时回路分开了,两者各行其事互不干扰,所以有高的响应速度和很宽的频率调节范围。频率调整是通过与输出电压相联系的由VTl、VT2、VT3组成的比较 放大器来完成的。输出脉宽由Rll~R17、C4~C5时间常数决定,固定不变,约为0.9μs。 功率 开关管是V MOS管VT10、VT11。为了克服因其输入电容大而影响开关管导通和关闭的速度,在隔离 变压器T2的初级加了R22和Cl0组成的补偿网络,使电路(点击电路图可放大观看!)在开通时,T2初级约有18V的较高电压,而在管子关闭时,幅度已经降了下来,约有11V的电压,下一次开通时,幅度又已回升了。T2次级的两只 三极管VTl2、VT13或VTl4、VTl5为栅极输入电容提供了一个放电回路,从而大大地缩短了关闭延迟和下降的时间,使其小于60ns。 当由于某种原因引起输出电压降低时,使R1、R2、R3取样电路(点击电路图可放大观看!)的分压也降低,VTl的基极电位下降。该电压与由 电阻R6和稳压 二极管VD1提供的基准电压进行比较放大后,使 VT2的集电极电压下降而VT3的集电极电压上升。该电压加在振荡器VT5、VT6的基极上,加深了这两只管子饱和导通的程度,从而加快了R15、C7、VT5及R13、C6、VT6支路的充放电速度,提高了振荡器的振荡频率,相应地也提高了开关 功率管VTl0、VTll导通和截止的速率,使输出电压上升,达到稳压的目的。反之,输出电压上升时,按上述过程进行相反的调整,使输出电压保持稳定。 |
|
|
|
|
|
 |
|
|
|
|
|
