全桥式功率变换电路 |
| 发布时间:2011-2-15 18:49:37 发布人:cswok 热度:[] |

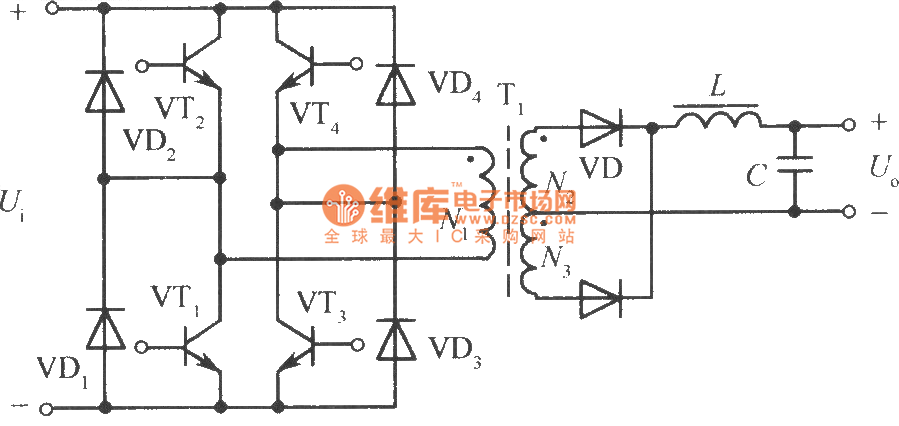

全桥式功率变换电路(点击电路图可放大观看!) 将半桥式 变换器电路(点击电路图可放大观看!)中的两个 电解电容换成另外两只高反压功率 晶体管,并配以适当的驱动电路(点击电路图可放大观看!)即可组成全桥式变换器电路(点击电路图可放大观看!),如图所示。VTl、VT2、VT3、VT4组成4个桥臂。高频 变压器T连接在它们中间。相对臂上的VTl、VT4和VT2、VT3由驱动电路(点击电路图可放大观看!)激励而交替导通,将直流输入电压变换成高频方波交流电压。其工作过程与推挽式功率转换电路(点击电路图可放大观看!)一样。这样, 高频变压器工作时,其初级 线圈得到的电压即为 电源电压。它是半桥电路(点击电路图可放大观看!)输出电压的一倍,而每个晶体管耐压仍为电源电压,使输出功率增大一倍。若使电流达到半桥电路(点击电路图可放大观看!)的水平,即电流增大一倍的话,则输出功率就可以增大4倍。  javascript:changeImageSize(this)"> 全桥电路(点击电路图可放大观看!)的主要不足是需要4组彼此绝缘的晶体管基极驱动电路(点击电路图可放大观看!),使控制驱动电路(点击电路图可放大观看!)成本增大并复杂化。 |
|
|
|
|
|
 |
|
|
|
|
|
